Клапан КПД канального исполнения

8 320 руб./шт

Цена указана с НДС

Нашли дешевле?

- +

В корзину

Оставить заявку

info@energo1.com (круглосуточная почта для заявок)

Тех.документация

Описание

✅ При заказе клапана необходимо уточнить конструктивные и технические данные:

Тип клапана;
С приводом / без привода;
Напряжение привода;
Рабочее сечение.

Предел огнестойкости клапанов КПД:

в режиме дымового - EI 120

СТРУКТУРНОЕ ОБОЗНАЧЕНИЕ ПРОТИВОДЫМНОГО КЛАПАНА КПД:

КПД-120ЭМ220-ДУ(К) 900-900, где

КПД - клапан дымовой;
120 - предел огнестойкости, мин.;
Обозначение привода:
- МНЕ - электромеханический реверсивный привод 220В/24В;
- ЭМ - электромагнитный привод 220В/24В;
ДУ - клапан дымоудаления;
К - канального исполнения;
900-900 - рабочее сечение В-Н, мм.

Расшифровка обозначения: канальный дымовой клапан с пределом огнестойкости 120 минут, электромагнитным приводом, канального исполнения, с рабочим сечением 900 на 900 мм.

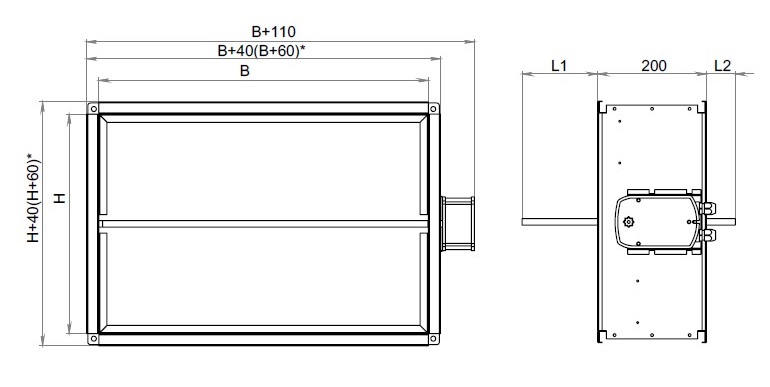

ГАБАРИТНЫЕ РАЗМЕРЫ КАНАЛЬНОГО КЛАПАНА КПД С ПРИВОДОМ СНАРУЖИ

Вылет заслонки канального клапана с приводом снаружи корпуса:

Н,мм	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000
L1,мм	0	14	39	64	89	114	139	164	189	214	239	264	109	122	134	147	159	172	184
L2,мм	0	0	0	0	3	28	53	78	103	128	153	178	23	36	48	60,5	73	86	98

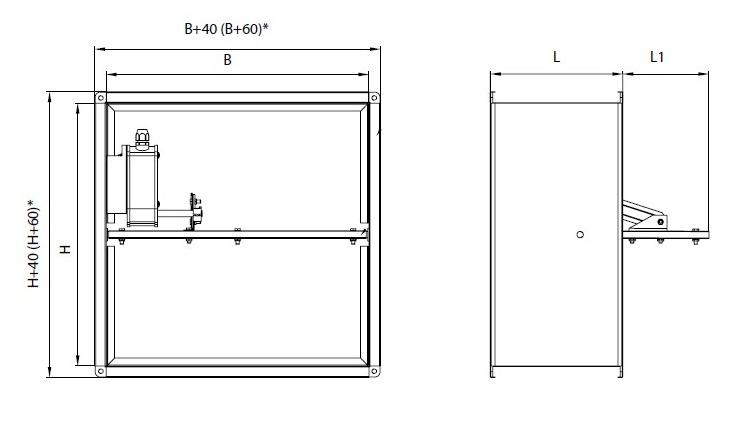

ГАБАРИТНЫЕ РАЗМЕРЫ КАНАЛЬНОГО КЛАПАНА КПД С ПРИВОДОМ ВНУТРИ

Вылет заслонки канального клапана с приводом внутри корпуса:

Н,мм	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000
L1,мм	174	224	189	216	266	316	366	416	466	179	204	206	231	256	281	306

Размер со " * " учитывать, если размер В и Н больше 1000 мм.

ПЛОЩАДЬ ПРОХОДНОГО СЕЧЕНИЯ КЛАПАНОВ КПД, м²

Ширина, В (мм)

100

200

300

400

500

600

700

800

900

1000

1100

1200

1300

1400

1500

Высота, Н (мм)

100

0,006

0,014

0,019

0,025

0,038

0,041

0,043

0,045

0,05

0,056

0,062

0,067

0,073

0,078

0,084

200

0,035

0,048

0,064

0,082

0,098

0,118

0,133

0,149

0,164

0,179

0,196

0,212

0,228

0,244

300

0,077
0,032

0,105
0,06

0,131
0,086

0,159
0,114

0,188
0,143

0,212
0,167

0,241
0,196

0,263
0,218

0,298
0,253

0,335
0,29

0,341
0,296

0,367
0,322

0,393
0,348

400

0,146
0,086

0,182
0,122

0,224
0,164

0,255
0,195

0,291
0,231

0,325
0,265

0,362
0,302

0,398
0,338

0,434
0,374

0,47
0,41

0,506
0,446

0,542
0,482

500

0,229
0,154

0,278
0,203

0,327
0,252

0,365
0,29

0,417
0,342

0,46
0,385

0,507
0,432

0,553
0,478

0,599
0,524

0,645
0,57

0,691
0,616

600

0,338
0,248

0,394
0,304

0,453
0,363

0,505
0,415

0,559
0,469

0,616
0,526

0,672
0,582

0,728
0,638

0,784
0,694

0,834
0,744

700

0,459
0,354

0,527
0,422

0,592
0,487

0,656
0,551

0,725
0,62

0,791
0,686

0,857
0,752

0,918
0,813

0,984
0,879

800

0,605
0,485

0,68
0,56

0,756
0,636

0,832
0,712

0,91
0,79

0,983
0,863

1,058
0,938

1,134
1,014

900

0,77
0,635

0,856
0,721

0,942
0,807

1,027
0,892

1,113
0,978

1,198
1,063

1,284
1,149

1000

0,956
0,806

1,052
0,902

1,147
0,997

1,243
1,093

1,338
1,188

1,434
1,284

1100

1,162
0,997

1,267
1,102

1,373
1,208

1,478
1,313

1,584
1,419

1200

1,387
1,207

1,503
1,323

1,618
1,438

1,734
1,554

1300

1,633
1,438

1,758
1,563

1,884
1,689

1400

1,898
1,688

2,034
1,824

1500

2,184
1,959

0,146 - значение для клапана с приводом снаружи
0,086 - значение для клапана с приводом внутри

КОЭФФИЦИЕНТЫ МЕСТНОГО СОПРОТИВЛЕНИЯ КЛАПАНОВ КПД, ζ

		Ширина, В (мм)
		100	200	300	400	500	600	700	800	900	1000	1100	1200	1300	1400	1500
Высота, Н (мм)	100	2,64	2,47	2,04	1,8	1,68	1,6	1,53	1,5	1,47	1,44	1,42	1,4	1,39	1,38	1,37
	200		2,39	1,96	1,73	1,61	1,53	1,47	1,44	1,41	1,38	1,37	1,35	1,34	1,33	1,32
	300			0,77	0,67	0,61	0,57	0,55	0,53	0,51	0,5	0,49	0,48	0,48	0,47	0,47
	400				0,46	0,41	0,38	0,36	0,35	0,34	0,33	0,32	0,31	0,3	0,29	0,28
	500					0,36	0,33	0,31	0,3	0,29	0,28	0,27	0,26	0,25	0,24	0,23
	600						0,32	0,3	0,28	0,27	0,26	0,26	0,25	0,24	0,23	0,21
	700							0,3	0,28	0,26	0,25	0,24	0,23	0,22	0,21	0,2
	800								0,28	0,26	0,24	0,23	0,22	0,21	0,2	0,19
	900									0,26	0,24	0,23	0,22	0,21	0,2	0,18
	1000										0,24	0,22	0,21	0,2	0,19	0,18
	1100											0,22	0,2	0,19	0,18	0,17
	1200												0,2	0,19	0,18	0,17
	1300													0,19	0,17	0,16
	1400														0,17	0,16
	1500															0,15

ВЕС КЛАПАНОВ КПД, кг

		Ширина, В (мм)
		100	200	300	400	500	600	700	800	900	1000	1100	1200	1300	1400	1500
Высота, Н (мм)	100	3,7 (3,3)	4,3 (3,9)	5 (4,6)	5,6 (5,2)	6,2 (5,8)	7,5 (7,1)	8,3 (7,3)	9,8 (8,8)	10,5 (10)	14 (12)	15 (13)	16 (14)	17 (15)	18 (16)	19 (17)
	200		5 (4,6)	5,6 (5,2)	6,3 (5,9)	7 (6,6)	8,7 (8,3)	10,2 (9,2)	11,6 (11)	12,3 (11)	15 (13)	16 (14)	17 (15)	18 (16)	19 (17)	20 (18)
	300			6,3 (5,9)	7 (6,6)	9,3 (8,9)	10,3 (9,9)	12,3 (11)	13,4 (12)	15 (14)	16 (14)	17 (15)	19 (17)	20 (18)	22 (20)	23 (21)
	400				8 (7,6)	10,6 (10)	12 (11)	14,3 (13)	15,2 (14)	16,6 (16)	20 (18)	21 (19)	23 (21)	24 (22)	26 (24)	27 (25)
	500					12 (11)	13,8 (13)	16,3 (15)	19 (18)	20,2 (19)	22 (20)	24 (22)	26 (24)	28 (26)	30 (28)	31 (29)
	600						15,4 (15)	19,3 (18)	20,8 (20)	22,9 (22)	25 (23)	27 (25)	29 (27)	31 (29)	33 (31)	35 (33)
	700							20,3 (19)	24,6 (24)	26,5 (25)	29 (27)	33 (31)	35 (33)	37 (35)	39 (37)	41 (39)
	800								27,4 (26)	29,2 (28)	33 (31)	35 (33)	38 (36)	41 (39)	43 (41)	45 (43)
	900									31,8 (31)	35 (33)	38 (36)	41 (39)	44 (42)	46 (44)	49 (47)
	1000										38 (36)	41 (39)	44 (42)	47 (45)	50 (48)	53 (51)
	1100											44 (42)	47 (45)	50 (48)	53 (51)	56 (54)
	1200												50 (48)	54 (52)	57 (55)	60 (58)
	1300													57 (55)	61 (59)	65 (63)
	1400														65 (63)	68 (66)
	1500															73 (71)

В скобках указана масса клапанов с электромагнитным приводом.

В современной вентиляционной системе одним из ключевых элементов являются дымовые клапаны КПД канального исполнения, которые спроектированы для обеспечения безопасности и эффективности работы системы. Эти клапаны имеют только прямоугольное сечение, что делает их идеально подходящими для интеграции в стандартные воздуховоды.

Основные компоненты клапана включают:

Корпус из 1 мм оцинкованной стали прямоугольной формы, который может быть размером 200 мм или 225 мм в длину. Эта конструкция обеспечивает прочность и долговечность.
Монолитные фланцы, шириной 20 мм или 30 мм, укрепляющие соединения и повышающие герметичность системы.
Привод заслонки, установленный либо снаружи, либо внутри корпуса, что позволяет удобно управлять работой клапана.

Заслонка клапана, изготовленная также из 1 мм оцинкованной стали, представляет собой коробчатого типа конструкцию. В закрытом состоянии она полностью герметична, что предотвращает проникновение воздушных потоков, что критически важно в случае возникновения пожара.

Использование таких клапанов позволяет не только обезопасить помещение от распространения дыма и огня, но и поддерживать необходимый микроклимат за счет точной регуляции воздушных потоков. Эти характеристики делают дымовые клапаны КПД незаменимым элементом в системе вентиляции любого здания, обеспечивая его безопасность и функциональность.

Основные характеристики и требования к установке:

Клапаны данного типа обычно имеют размеры начиная от 200 мм.
Оснащены ребром жесткости, которое предотвращает деформацию и сохраняет геометрию конструкции в первозданном виде.
В обычных условиях заслонка клапана находится в закрытом состоянии, блокируя тем самым проход воздушных потоков в системе дымоудаления.
Категорически запрещена установка в помещениях с высокой взрыво- и пожароопасностью, таких как категории А и Б.

Важно учитывать, что для эффективной работы системы противопожарной защиты, особое внимание следует уделять условиям окружающей среды. Концентрация агрессивных газов и паров не должна достигать уровней, которые могут нарушить целостность металлов, лакокрасочных покрытий и электроизоляционных материалов. Это обеспечивает долговечность и надежность оборудования.

Как только возникает пожар, активируется специализированная система дымовых клапанов. Особенности её работы таковы:

На этаже, где произошло возгорание, клапан открывается, позволяя локализовать дым.
На всех других этажах клапаны остаются закрытыми, формируя герметичные барьеры. Это исключает распространение продуктов горения по зданию.

В соответствии с нормативными документами, дымовые клапаны оборудуются тремя типами приводов:

Реверсивные электромеханические, которые позволяют клапанам работать в двух направлениях.
Электромеханические с возвратной пружиной.
Электромагнитные, обеспечивающие надежное удержание клапанов в закрытом состоянии до момента активации.

Эти меры предосторожности критически важны для защиты зданий от пожара и минимизации ущерба от возгораний. Продуманная система безопасности и правильно подобранное оборудование гарантируют эффективную защиту жизни и здоровья людей, а также сохранение имущества и структуры здания.
