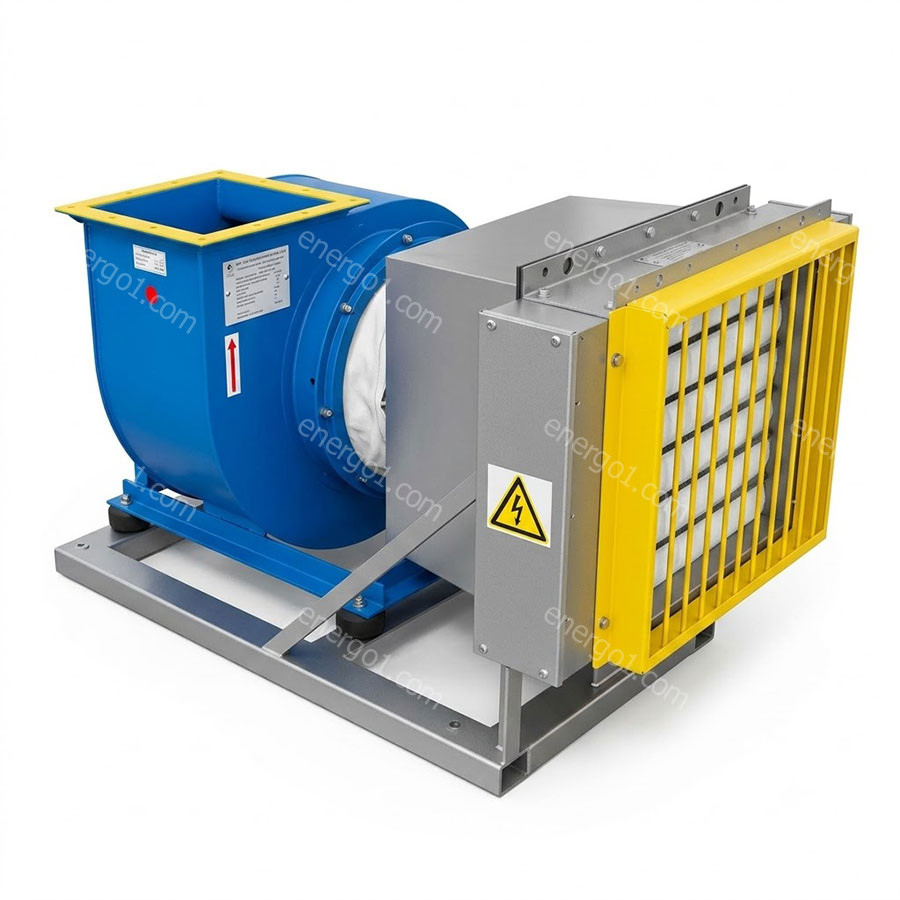

Установки электрокалориферные СФОЦ

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ УСТАНОВКИ СФОЦ

Рисунок 1

1 - ограждение, 2 - калорифер, 3 - конфузор, 4 - гибкая вставка, 5 - вентилятор центробежный, 6 - виброгаситель, 7 - рама.

Принцип работы заключается в следующем: при работе центробежного вентилятора (поз.4) воздух всасывается через электрокалорифер (поз.1) огибает ТЭНРы, нагревается до определенной температуры, и направляется через воздуховод, присоединенный к выходу вентилятора, в обогреваемую зону. Гибкая вставка (поз.3) и виброгасители (поз.4) служат для снижения вибрации на раме агрегата.

Электрокалорифер имеет 2, 3 ряда ТЭНРов, каждый ряд представляет собой автономную электрическую секцию, в которой электронагреватели соединены в звезду. Выводы ТЭНРов размещены в коробах, которые закрыты крышками.

ПОДГОТОВКА ИЗДЕЛИЯ К РАБОТЕ

1. Перед монтажом необходимо произвести внешний осмотр установки с целью выявления и устранения повреждений, образовавшихся при транспортировании. Особое внимание следует обратить на цельность трубчатых электронагревателей.
2. Проверить  затяжку  болтовых   соединений. Особое внимание обратить на крепление электродвигателя к корпусу вентилятора, рабочего колеса к валу электродвигателя, кронштейны для строповки.
3. Кратковременным включением электродвигателя проверить соответствие направления вращения рабочего колеса, указанного стрелкой. Если направление вращения не соответствует указанному,  необходимо изменить переключением на клеммах выводов электродвигателя.
4. Установить электроустановку как показано на рисунке 1. Внешняя механическая вибрация конструкции, на которой   устанавливается  электроустановка, не должна превышать 2 мм/с.
5. Произвести расконсервацию выводов ТЭНРов электрокалорифера согласно ВЗ-4 по ГОСТ 9.014 (протирание ветошью, смоченной бензином-растворителем ГОСТ 3134 или бензином для технических целей ГОСТ 8505).
6. Проверить сопротивление изоляции электрокалорифера (должна быть не менее 0,5 МОм.), в случае снижения сопротивления следует просушить ТЭНР при низком напряжении 36В или при температуре 120…150°С в течении 4…6 часов.
7. Подключение электроустановки к питающей сети производится контрольным кабелем  КВВГ 7 х 4 (с медными жилами) - СФОЦ-12, СФОЦ-16, СФОЦ-42, СФОЦ-25; для СФОЦ-21 контрольный кабель КВВГ 10 х 4  , СФОЦ-64, СФОЦ-90 контрольный кабель КВВГ 10 х 6; по схеме указанной на рисунке 2.
8. Заземление производится специальной жилой, сечением не менее фазной, использование для этих целей нулевого рабочего проводника не допускается.
9. Смонтированную установку необходимо опробовать для чего производят ее пробный пуск и проверяют работу в течение одного часа. При обнаружении повышенной вибрации и возникновении постороннего шума в установке, ее необходимо остановить, выяснить причину замеченных неисправностей и устранить их. Во время пробного пуска необходимо измерить силу тока, потребляемого электродвигателем, если значение силы тока превышает указанное на табличке электродвигателя значение, то необходимо уменьшить расход воздуха через вентилятор путем увеличения сопротивления воздуховодов. Измеренную силу тока записать в журнал или в акт ввода в эксплуатацию оборудования.
10. ВНИМАНИЕ! Работа электрокалориферных установок СФОЦ 64/4000 и СФОЦ 90/6000 без дросселирующего устройства в воздуховодах запрещается во избежание перегрузки электродвигателя и выхода его из строя.
11. Рекомендуемая схема шкафа управления в паспорте на электрокалорифер.

Рисунок 2

СХЕМА СТРОПОВКИ ЭЛЕКТРОКАЛОРИФЕРНОЙ УСТАНОВКИ

Рисунок 3

КОМПЛЕКТ ПОСТАВКИ

В состав изделия входят:

1. Вентилятор центробежный (см. табл. характеристик).
2. Конфузор.
3. Электрокалорифер (см. табл. характеристик).
4. Гибкая вставка.
5. Рама.

В комплект поставки входит:

1. Установка электрокалориферная СФОЦ - 1 шт.
2. Паспорт на установку - 1 шт.
3. Паспорт на вентилятор - 1 шт.
4. Паспорт на электронагреватель (ТЭНР) - 1 шт.
5. Пульт управления (по заявке покупателя) - 1 шт.

По умолчанию, термореле в комплект поставки не входит, комплектуется по заявке заказчика, для защиты от перегрева рекомендуется использовать термостат нормально замкнутый ТК24-00-1-130-3% или аналог.

ТРАНСПОРТИРОВКА И ХРАНЕНИЕ

1. Электроустановки могут транспортироваться в собранном виде на всех видах транспорта, без ограничения  расстояния в соответствии с правилами перевозки грузов действующими на этих видах транспорта:

• автомобильным транспортом согласно  "Общим правилам перевозки грузов автотранспортом";
• железнодорожным транспортом согласно "Общим правилам перевозки грузов"  и  " Техническим условиям размещения и крепления грузов в вагонах и контейнерах";

2. Условия транспортирования электроустановок в части воздействия климатических факторов по группе 5 (ОЖ4) ГОСТ 15150, в части воздействия механических факторов по группе «Л» ГОСТ 23216.

3. Срок сохраняемости 2 года до ввода в эксплуатацию. При длительном хранении необходимо раз в 6 месяцев проверять состояние покрытий и при необходимости их восстановить.

4. При транспортировании по территории предприятия - потребителя, погрузке, разгрузке и монтаже строповку производить за специальные отверстия  (смотри  рис. 3).

5. При нарушении правил транспортирования и хранения агрегатов предприятие-изготовитель за качество изделия ответственности не несет.
