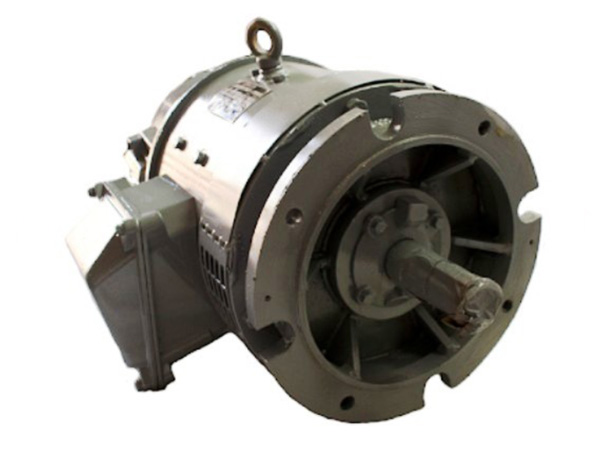

Электродвигатели ДП (аналоги двигателей постоянного тока серии ПБСТ)

Отличия технических характеристик двигателей ДП и ПБСТ заключаются только в устанавливаемых на них тахогенераторах. На электродвигатели ПБСТ устанавливалось два типа тахогенераторов: ПТ-1 и ТС-1М. Вместо них на двигатели серии ДП100 LГ и ДП140 LГ устанавливаются тахогенераторы ТП-80, на двигатели ДП150 МГ, ДП150 LГ, ДП160 LГ, ДП200, ДП212 Г устанавливаются тахогенераторы ТМГ-30П или ТП-80.
В остальном электродвигатели ПБСТ и электродвигатели ДП полностью взаимозаменяемы.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОДВИГАТЕЛЕЙ ДП И ТАБЛИЦА СООТВЕТСТВИЯ С СЕРИЕЙ ПБСТ

Тип двигателя	Мощность, кВт	Напряжение, В	Частота вращения, об/мин	Для замены двигателя
ДП100LГ	0,4	110/220	1000	ПБСТ22
	0,6		1500
	0,85		2200
	1		3000
ДП100LГ	0,55	110/220	1000	ПБСТ23
	0,85		1500
	1,15		2200
	1,3		3000
ДП150LГ	0,8	110/220	1000	ПБСТ32
	1,2		1500
	1,5		2200
	1,75		3000
ДП150LГ	1	110/220	1000	ПБСТ33
	1,6		1500
	2,1	220	2200
	2,35	220	3000
ДП160МГ	1,4	110/220	1000	ПБСТ42
	2,1		1500
	2,9	220	2200
	3,4		3000
ДП160МГ	1,9	110/220	1000	ПБСТ43
	2,8	220	1500
	3,8	220	2200
	4,3	220	3000
ДП160LГ	2,5	220	1000	ПБСТ52
	4,2		1500
	5,5		2200
	6,5		3000
ДП160LГ	3,3	220	1000	ПБСТ53
	4,8		1500
	6,3		2200
	8		3000
ДП212Г	4,7	220/440	1000	ПБСТ62
	7,2		1500
	10		2200
	11,3		3000
ДП212Г	5,4	220/440	1000	ПБСТ63
	7,8		1500
	11		2200

ГАБАРИТНЫЕ, УСТАНОВОЧНЫЕ, ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ И МАССА ДВИГАТЕЛЕЙ ТИПА ДП КОНСТРУКТИВНЫХ ИСПОЛНЕНИЙ IM3601, IM3611, IM2101, IM2111, IM2131, IM1001

Тип	d1	d20	d22	d24	d25	d30	l1	l10	l30	l31	b10	b31	h	h31	Масса, не более, кг
ДП100LГ	22	165	12	200	130	224	50	140	440	63	160	160	100		47
ДП140LГ	22					248	50	205	527	67,5	200	207	140		45
ДП150МГ	28	185	15	220	150	284	60	215	650	79	225	223	150	343	62
ДП150LГ	28	185	15	220	150	284	60	260	700	79	225	223	150	343	75
ДП160МГ	30	215	19	250	180	304	80	195	700	102	240	252	160	364	85
ДП160LГ	30	265	15	300	230	304	80	225	770	103	240	252	160	364	95
ДП160LГ	32	265	15	300	230	304	80	225	770	103	240	252	160	364	95
ДП160LГ	35	265	15	300	230	304	80	225	770	103	240	252	160	364	95
ДП160LГ	36	265	15	300	230	304	80	270	770	103	240	252	160	364	95
ДП200	40					400	100	260	610	81	285	265	200	443	130
ДП212Г	40	300	19	350	250	400	110	180	900	198	300	275	212	458	225
ДП212Г	40					400	110	160	900	259	300	275	212	458	225

* Размеры в миллиметрах

УСЛОВИЯ ЭКСПЛУАТАЦИИ И ХРАНЕНИЯ

Электродвигатели постоянного тока серии ДП обеспечивает надежную работу при параметрах, не превышающих номинальные, в следующих условиях:

• температура окружающего воздуха от 1 до 40 ^оС выше ноля.
• высота над уровнем моря не более 1000m.

Окружающая среда — невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию и снижающих параметры двигателя постоянного тока в недопустимых пределах.

Хранение допускается только в вентилируемых, обогреваемых помещениях с температурой от +5 ^оС и относительной влажностью воздуха менее 80% (при 25^оС).

---

Купить Электродвигатели постоянного тока серии ДП (аналог двигателей ПБСТ) в Нижнем Тагиле по цене от 83 575 руб с НДС от производителя. Доставка транспортными компаниями во все регионы России и страны СНГ. Большое количество моделей в наличии на складе. Возможна частичная/полная отсрочка платежа. Для получения дополнительной информации Вы можете отправить запрос на электронную почту ntg@energo1.com. Специалисты помогут подобрать наиболее подходящий для Вас вариант!
