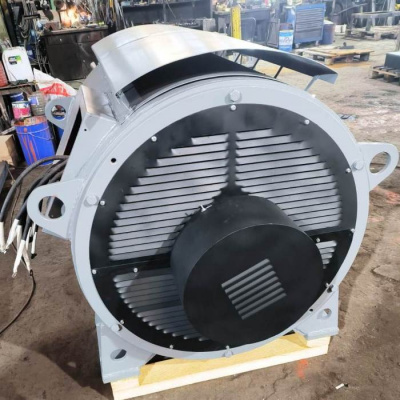

Электродвигатель СД2-85/57-6МУ3 800 кВт 1000 об/мин 6000 В

Цена по запросу

Цена указана с НДС (20%)

Нашли дешевле?

- +

В корзину

Оставить заявку

info@energo1.com (круглосуточная почта для заявок)

Описание

Электродвигатель синхронный СД2-85/57-6МУ3 трехфазный общего назначения предназначен для приводов механизмов, не требующих регулирования скорости вращения (насосы, вентиляторы и др.). Система возбуждения - статическая.

Исполнение двигателя горизонтальное, защищенное с самовентиляцией, на двух щитовых подшипниках качения, с одним цилиндрическим концом вала.

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

СД2-85/57-6МУ3, где

СД - синхронный двигатель;
2 - номер серии;
85 - наружный диаметр сердечника статора в см;
57 - длина сердечника статора с каналами в см;
6 - число полюсов;
М - модернизированный;
У3 - климатическое исполнение и категория размещения по ГОСТ 15150-69.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Номинальное напряжение - 6000 В.
Продолжительный режим работы S1.
Частота сети - 50 Гц.
Допускается правое и левое направления вращения. Реверс осуществляется из состояния покоя.
Двигатель сохраняет номинальную мощность при отклонении напряжения сети от номинального значения в пределах от -5 до +10% и отклонении частоты сети от номинального значения ±5%.
Электродвигатель с приводным механизмом соединяется посредством муфт (упругих, зубчатых и др.).
Двигатель рассчитан на прямой пуск от номинального напряжения сети и допускает два пуска подряд из холодного состояния и один пуск из горячего состояния.
Соединение фаз обмоток статора - звезда.
Изоляция обмотки статора термоактивная класса нагревостойкости "F" с температурным использованием на уровне класса "В".
Изоляция обмотки ротора класса нагревостойкости "F".

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Обозначение двигателя	Номинальная мощность, кВт	Номинальная частота вращения, об/мин	Номинальный ток статора, А	КПД, %	Ммах/Мном	Мпуск/Мном	Мвх/Мном	Iпуск/Iном	Напряжение возбуждения, В	Ток возбуждения, А	Воздушный зазор, мм
СД2-85/57-6МУ3	800	1000	90	95,6	1,7	1	1,7	5,9	44	175	3

ГАБАРИТНЫЕ, УСТАНОВОЧНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Обозначение двигателя	b₁₀	b₁₁	b₃₀	b₃₁	l₁₀	l₁₁	l₃₀	h	h₃₁	Масса, кг
СД2-85/57-6МУ3	800	940	1295	760	900	1194	1755	500	1045	2945±145

УСЛОВИЯ ЭКСПЛУАТАЦИИ

высота над уровнем моря до 1 км;
концентрация пыли в окружающей среде не более 2 мг/м³;
температура окружающей среды от -45^оС до +40^оС;
относительная влажность воздуха при температуре +25^оС не более 80%;
отсутствие в окружающей среде токопроводящей пыли или агрессивных газов, паров кислот и щелочей в концентрациях, разрушающих металлы и изоляцию.

МАРКИРОВКА (ШИЛЬДИК) НА ЭЛЕКТРОДВИГАТЕЛЕ СД2-85/57-6 МУ3

На каждом двигателе закреплена табличка, на которой указаны:

товарный знак предприятия - изготовителя;
тип двигателя;
заводской номер;
род тока, число фаз, соединение фаз;
частота в Гц;
номинальная мощность в кВт;
коэффициент мощности;
синхронная частота вращения в об/мин;
коэффициент полезного действия в %;
номинальное напряжение в В;
номинальный ток в А;
класс изоляции;
режим работы;
масса в кг;
степень защиты;
обозначение технических условий;
дата изготовления;
страна производства.

Рис.1. Пример обозначения маркировки на шильде электродвигателя

КОМПЛЕКТНОСТЬ

Наименование	Кол.	Примечание
Двигатель, шт.	1
Запасные части:
щетка ГАЕИ.685281.001, шт.	6	Для 6-ти; 8-ми; 10-ти полюсных двигателей
щетка ГАЕИ.685281.001-01, шт.	6	Для 4-х полюсных двигателей
щеткодержатель ДРПс1 20х32, шт.	2
Эксплуатационные документы:
руководство по эксплуатации	1

СРОК ЭКСПЛУАТАЦИИ

Полный срок службы не менее 20 лет;
Коэффициент готовности не менее 0,99;
Средняя наработка на отказ не менее 12000 часов;
Установленный срок службы до капитального ремонта не менее 5 лет.

Для получения информации по актуальной цене и срокам изготовления электродвигателя синхронного СД2-85/57-6МУ3 Вы можете отправить запрос на электронную почту ntg@energo1.com. Доставка транспортными компаниями во все регионы России и страны СНГ. Возможна частичная/полная отсрочка платежа.

Характеристики

Тип двигателя	Синхронный
Мощность, кВт	800
Частота вращения вала, об/мин	1000
Ток статора, А	90
КПД, %	95,6
Напряжение, В	6000
Длина, мм	1755
Ширина, мм	1295
Высота, мм	1045
Вес, кг	2945
